1、引言
磁頂裝式不銹鋼磁翻板液位計不同于其他頂裝式不銹鋼磁翻板液位計的結構主要區別在于它是基于浮力和靜磁場原理設計生產的。帶有磁體的浮球（簡稱浮球）在被測介質中的位置受浮力作用影響：液位的變化導致磁性浮子位置的變化。浮球中的磁體和傳感器（磁簧開關）作用，使串連入電路的元件（如定值電阻）的數量發生變化，進而使儀表電路系統的電學量發生改變。也就是使磁性浮子位置的變化引起電學量的變化。通過檢測電學量的變化來反映容器內液位的情況。

該儀表適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量，尤其對于地下貯槽、貯罐的液位測量*為理想。
在大輸液藥品生產中, 越來越多地采用全封閉的配料罐配制藥液。為了準確測量罐內藥液的高度, 設備生產廠家習慣選用靜壓式液位計或超聲波液位計側量液位。然而上述儀表在大輸液濃配過程中使用時, 儀表壽命偏短, 工作不穩定, 液位示值頻繁出現“ 抖動”和“ 打滿” 現象。經過分析故障原因,我們發現儀表選型不當是造成儀表無法穩定工作的主要原因。根據濃配的工藝特點, 我們選用了磁力頂裝式不銹鋼磁翻板液位計取代原裝儀表進行液位測量, 取得了良好的效果。沸, 配料罐必須定期用120 ℃ 左右的純蒸汽消毒,這樣對液位計在高溫環境中工作的各項性能提出了更嚴格的要求。藥液煮沸以后, 罐內液面以上形成有一定壓力的蒸汽層, 由于蒸汽的壓力和密度有較強的隨機性, 它嚴重干擾了超聲波的反射面和罐底的靜壓值, 液位示值自然出現“ 抖動” 和“ 打滿”現象。在使用過程中還發現, 消毒時進入罐內的高溫蒸汽對液位計影響刨是大, 它是造成液位計工作不穩定和壽命偏短的主要原因之一。因此在濃配罐上安裝的液位計必須能夠克服上述不利因素的影響, 而且能夠在120 ℃ 左右的溫度條件下穩定工作。
2、問題分析大輸液藥品的配制就是將原料藥物加入所需的溶劑中配制成一定濃度的藥液, 配制方法有濃配法和稀配法。在稀配過程中,藥液溫度保持在50 ℃ 左右, 靜壓式液位計和超聲波液位計都能比較好地滿足使用要求。而在濃配過程中, 藥液需要長時間煮配料罐必須定期用120 ℃ 左右的純蒸汽消毒,這樣對液位計在高溫環境中工作的各項性能提出了更嚴格的要求。藥液煮沸以后, 罐內液面以上形成有一定壓力的蒸汽層, 由于蒸汽的壓力和密度有較強的隨機性, 它嚴重干擾了超聲波的反射面和罐底的靜壓值, 液位示值自然出現“ 抖動” 和“ 打滿”現象。在使用過程中還發現, 消毒時進入罐內的高溫蒸汽對液位計影響刨是大, 它是造成液位計工作不穩定和壽命偏短的主要原因之一。因此在濃配罐上安裝的液位計必須能夠克服上述不利因素的影響, 而且能夠在120 ℃ 左右的溫度條件下穩定工作。
3、磁力頂裝式不銹鋼磁翻板液位計的使用考慮到大輸液配料換缸頻率高, 煮沸時間長,蒸汽消毒等因素, 我們選用了UQZ 型磁力頂裝式不銹鋼磁翻板液位計測量罐內液位。該儀表由變送器和光柱顯示儀組成。在配料罐中垂直安裝的磁力浮球液位變送3 磁力頂裝式不銹鋼磁翻板液位計的使用考慮到大輸液配料換缸頻率高, 煮沸時間長,蒸汽消毒等因素, 我們選用了UQZ 型磁力頂裝式不銹鋼磁翻板液位計測量罐內液位。該儀表由變送器和光柱顯示儀組成。在配料罐中垂直安裝的磁力浮球液位變送度。
4、幾個注意問題
(1)考慮到潔凈的要求及處理洗液酸堿性的影響, 液位計接液部分的護套材料應選用316L 不銹鋼。
(2)為了便于拆卸和清洗變送器, 液位計與罐體連接以卡套方式為宜。
(3)在選型前*好用蒸餾水標定配料罐實用高度, 可以比較準確地選擇儀表量程。

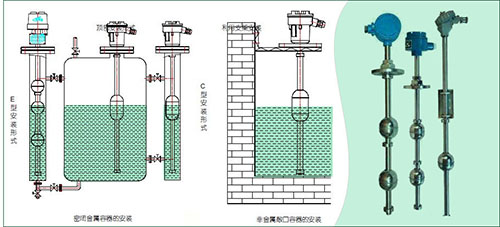

(4)變送器的固定桿在安裝時必須保證垂直, 以便浮球上下活動自如。
(5)變送器接液部分工作溫度應大于蒸氣消毒時可能出現的*高溫度。
5、結論
磁力頂裝式不銹鋼磁翻板液位計結構簡單, 價格低, 工作穩定, 在濃配工序使用后, 解決了原裝儀表存在的問題, 比較好地滿足了大輸液濃配生產的需要。
