磁翻板液位計的技術參數
發布時間：2021-03-15 07:28:13??點擊次數：1619次
適用于各種容器的介質液位測量;紅綠顯示鮮艷，顯示亮度高，可視距離遠，標尺清晰，顯示角度大，是舊式液位計的換代產品，廣泛應用于電力，冶金，石油，化工，環保，船舶，等行業各種塔，罐和鍋爐設備的液位測量和控制。
液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
適用范圍
耐腐型磁翻板（柱球）液位計采用不銹鋼本體內襯聚炳烯PP工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性、堿性液體和許多有機溶劑（尤其是活性族溶劑）。但不適合于濃縮硝酸、酩酸混合物、含氯溶劑、脂肪族、芳香氫等介質液體的測量。
適合腐蝕性介質的的液位測量。除現場指示還可配遠傳變送器、報警（控制開關），檢測功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。
技術參數
測量范圍：300～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。
工作壓力： ≤6.0 MPa
工作溫度： -20～80℃
精確度：±10mm
介質密度： 0.38～1.2g/cm3
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度： ≤0.08m/s
介質粘度： ≤0.4Pa.s，對于粘度大的介質或測量溫度低時易結晶的介質，可選用加熱夾套型液位計
過程連接：旁路側面安裝法蘭：DN25，PN1.0凸面
法蘭標準：HG20592～20635-97其它法蘭標準請用戶注明。
材質：旁路管：PP
浮子： PP

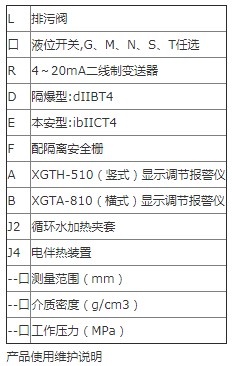

可選項：
使用
1．為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。
2．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。
3.液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
維護
1.液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
2.根據介質情況，可定期清洗主導管，清洗管內沉積雜質。
3.對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！
|
