我們知道，磁翻板液位計帶遠傳的遠傳變送器是兩線制的，也就是接通24V電源的線路比附帶4-20mA傳輸，也就是共用線路。那么這個時候現場有些設備用戶就不會接線了，比如會問接了4-20mA之后，我的電源線接在哪里啊，比如 有點單純的24V電源接入，卻沒有4-20mA，當然了，有些設備當把輸入4-20mA和磁翻板液位計遠傳的輸出4-20mA對接即可獲得24V電源，但是很多PLC用戶不知道怎么接線才能即可獲得24V，又可以接受4-20mA。下面，我們就來講解下，磁翻板液位計帶遠傳變送器如何接線PLC才是正確的。

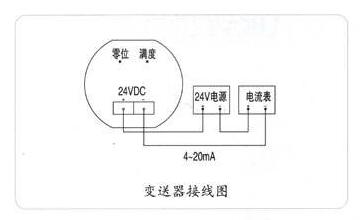

*先采用串聯，即電源的+ 接遠傳變送器的+ ，然后遠傳變送器的-接PLC的+，PLC的- 接電源的-，這樣就形成了一個電路循環。既有24V電源，也可以接收4-20mA。

磁翻板液位計遠傳變送器一般是兩線制，4~20MA信號。其中一種接線方法為：磁翻板液位計正*接儀表24V輸出端，磁翻板液位計負*接儀表4~20MA輸入端的正*，然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做磁翻板液位計電源。

而如果磁翻板液位計帶遠傳接線常規二次儀表，都是直接24V端子與遠傳兩個4-20mA端子對接即可。不過這個24V端子線路必須包含了4-20mA電流線路，因為有的廠家二次儀表把4-20mA和24V是分開來布置的（因為線路板的不同），這種分開的接線適合四線制的。

這里要注意的是，用于接線的線纜必須是屏蔽的，常規2*1.0屏蔽線纜足夠使用，當然如果超過1000米以上，zui好中間加一個繼電器，增強電流。
