遠傳頂裝式磁翻板液位計與其他型號的頂裝式磁翻板液位計的工作原理一樣，也是基于基本型頂裝式磁翻板液位計的基礎上增加了遠傳功能實現。遠傳頂裝式磁翻板液位計屬多功能融合為一體儀表。遠傳頂裝式磁翻板液位計將液位變化傳遞給現場指示器指示出液位的實際高度。并配有液位報警器和液位遠傳裝置。液位報警器可實現液位上下*限值控制、限位報警和事故聯鎖。液體遠傳裝置可將液位變化線性地轉換成直流4~20mADC的電流信號，遠傳頂裝式磁翻板液位計實現遠距離的液位指示、控制記錄。
遠傳頂裝式磁翻板液位計具有隔爆、本質安全防護性能。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。遠傳頂裝式磁翻板液位計整機由耐磨材料制成。因此具有耐腐蝕功能。

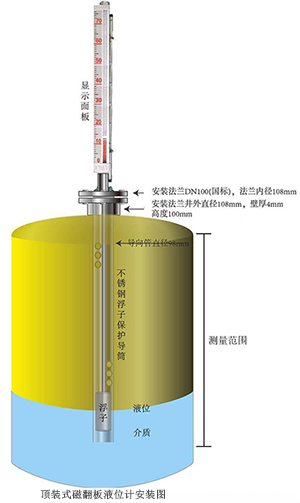

遠傳頂裝式磁翻板液位計的結構原理：
液位報警器由磁性浮子材料通過無觸點報警開關，轉換成繼電器觸點輸出，并按液位的給定值動作，從而達到液位控制的目的。報警開關裝在液位所需控制位置，轉換器安裝在控制室內。遠傳頂裝式磁翻板液位計由磁性材料將液位的變化線性地轉換成4~20mA的電流信號，傳給二次儀表實現液位的遠傳、測量、控制和記錄。

遠傳頂裝式磁翻板液位計是化工廠經常使用的儀表產品，沒有正確的維護方法會影響遠傳頂裝式磁翻板液位計的使用壽命，以下四點是正確的對遠傳頂裝式磁翻板液位計進行日常維護及保養的方法。
a、如果被測介質中含有雜質、沉淀物或被測液體是粘稠、易結晶的介質時，應定期清洗測量管的浮子。清洗遠傳頂裝式磁翻板液位計浮子時，應選用合適的清洗劑，切勿敲打或用明火烘烤，以防磁鋼退磁。
b、遠傳頂裝式磁翻板液位計經多年使用，物別是高溫狀態下長期使用后，如發現磁翻板跟蹤不靈活，*先應檢查浮子內磁鋼是否退磁，如已退磁，應更換浮子。浮子裝入測量管時，要使浮子標示的箭頭向上（即有磁鋼一端向上），且勿裝反。
c、遠傳頂裝式磁翻板液位計在使用過程中，因某種原因在指示器的某段內出現紅、白雜亂現象時，可用校正磁鋼在指示器護罩外對翻板顏色進行理順。方法是：將磁鋼從顯示器頂端緩慢向下滑到氣液分界處，使無液部分全部顯示為白色；再將磁鋼從下端緩期慢向上滑到液氣分界處，使有液部分全部顯示為紅色，氣液顏色顯示即轉為正常。
d、變送器的調試
當轉換器或傳感器出現故障修復后，應對遠傳頂裝式磁翻板液位計進行調試。
⑴、零位調整
用一塊磁鋼置于傳感器的零位處，使*下端的干簧管吸合，調整“零位”電位器，使輸出為4mA。
⑵、滿度調整
將磁鋼置于傳感器的上限位置，*上端的干簧管吸合，調整“量程”電位器，使輸出為20mA。反復幾次，直至滿意為止。
